NSSHCGEöu .../3

Гибкий шахтный кабель с изоляцией и оболочкой из резины

ПРИМЕНЕНИЕ: Кабель предназначен для применения в шахтах с подземной добычей, где есть опасность от пожара и взрыва из-за шахтного газа и угольной  пыли (метановые ямы), для питания оборудования для резки и загрузки угля, движущихся погрузчиков,  проходческих машин. Для питания устройств и приборов, электрического освещения и для вспомогательных токовых цепей

Стандарт: VDE 0250 Напряжение: 0,6/1 кВ Испытательное напряжение: 3 кВ

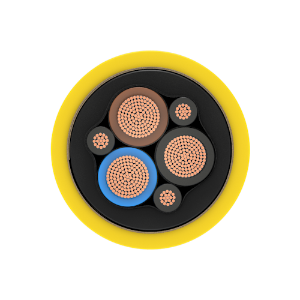

КОНСТРУКЦИЯ:

1. Энергетические жилы. Проводник: луженый медный проводник класса 5

2. Изоляция: из этиленпропиленовой резины (EPR)

3. Слабопроводящий слой: резиновая смесь/лента

4. Защитная жила. Проводник: луженый медный проводник класса 5

5. Слабопроводящий слой: резиновая смесь/лента

6. Сердечник кабеля: скрученные 3 энергетические жилы и 3 защитные жилы, которые находятся в пространстве между энергетическими жилами

7. Внутренняя оболочка: на базе натурального/ синтетического каучука

8. Оболочка: на базе полихлоропренового огнестойкого каучука, устойчивого к маслам и износу.  Цвет оболочки -  желтый

q – номинальное сечение энергетического провода, q1 – номинальное сечение защитного провода

Допустимая температура проводника:

- максимальная рабочая температура 90°C

- при коротком замыкании (не более 5с), 250°C

Допустимая температура окружающей среды:

- кабель в движении - 25°C дo + 40°C

- стационарно уложенный - 30°C дo + 40°C

Минимальный радиус изгиба: 5D (D – диаметр кабеля)
