NSSHCGEou .../KON+St+ϋl

картинка NSSHCGEou .../KON+St+ϋl
Полное описание

Гибкий шахтный кабель с изоляцией и оболочкой из резины

ПРИМЕНЕНИЕ: Кабель предназначен для применения в шахтах с подземной добычей , где есть опасность возникновения  пожара и взрыва из-за шахтного газа и угольной пыли (метановые ямы), для питания машин, оборудования и приборов, электрического освещения и для вспомогательных токовых цепей.

Стандарт: VDE 0250  Напряжение: 0,6/1 кВ Испытательное напряжение: 3 кВ для энергетических; 2 кВ для командных жил.

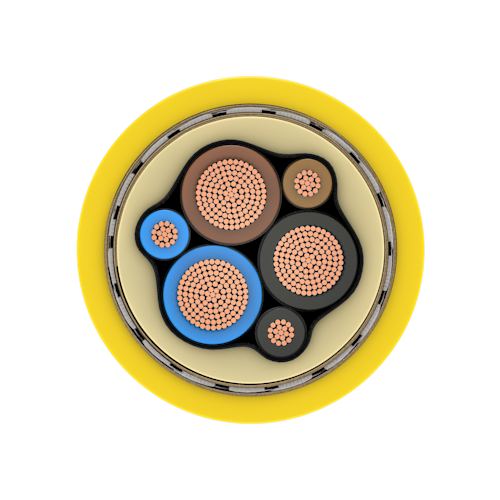

КОНСТРУКЦИЯ:

  1. Энергетические жилы. Проводник: луженый медный проводник класса 5

  2. Изоляция: из этиленпропиленовой резины (EPR)

  3. Слабопроводящий слой: резиновая смесь/лента

  4. Командные жилы. Проводник: луженый медный проводник класса 5

  5. Изоляция: резиновая смесь на базе EPR каучука

  6. Слабопроводящий слой: резиновая смесь/лента

  7. Контрольная жила. Проводник: луженый медный проводник класса 5

  8. Изоляция: из этиленпропиленовой резины (EPR)

  9. Сердечник кабеля: скрученные 3 энергетические жилы с 2-мя командными и 1 контрольной, которые находятся в пространстве между энергетическими жилами

  10. Внутренняя оболочка: на базе натурального/ синтетического каучука

  11. Защитный проводник: оплетка из луженой медной проволоки поверх слабопроводящей ленты

  12. Оболочка: на базе  не распространяющего горение  полихлоропренового каучука, устойчивого к маслам. Цвет оболочки -  желтый

Пример для заказа:   NSSHCGEou 3x50/25+2Х6+1Х10 KON+St+ϋl 0,6/1 kV

Конструкция

3xq/q0 + 2xq1 + 1xq2

Медь, кг/км

Диаметр, мм

Масса, кг/км

3x25/16+2Х4+1Х10

1047

40

2501

3x35/10+2Х6+1Х10

1316

44

2779

3x35/16+2Х6+1Х10

1335

46

3095

3x50/25+2Х6+1Х10

1892

48

3728

3x70/16+2Х6+1Х10

2381

53

4671

3x70/35+2Х4+1Х10

2525

55

5697

3x95/16+2Х10+1Х10

3178

58

5942

3x95/35+2Х4+1Х10

3245

62

6291


q – номинальное сечение энергетического проводника, q0 – номинальное сечение концентричной электрической защиты, q1 – номинальное сечение командного проводника, q2 – номинальное сечение контрольного проводника

 Допустимая  температура проводника:

- максимальная рабочая температура 90°C;

- при коротком замыкании (не более 5с), 250°C

Допустимая температура окружающей среды:

- кабель в движении - 25°C дo + 40°C;

- стационарно уложенный - 30°C дo + 40°C

Минимальный  радиус изгиба: 5D (D – диаметр кабеля)

Класс напряжения
0,6/1 кВ
Материал жил
медь
Изоляция
Сшитая этиленпропиленовая резина EPR
Оболочка
полихлоропреновый каучук
