Полное описание

Гибкий шахтный кабель с изоляцией и двумя резиновыми оболочками

ПРИМЕНЕНИЕ: Всепогодный гибкий резиновый кабель для экстремальных условий эксплуатации, как внутри помещений, так и под открытым небом в широком темпера турном диапазоне. Для подключения тяжёлых приборов, подвергающихся высоким механическим воздействиям, при подземной разработке месторождений, в промышленности и строительстве.

Стандарт: VDE 0250 Напряжение: 0,6/1 кВ. Испытательное напряжение: 2,5 кВ

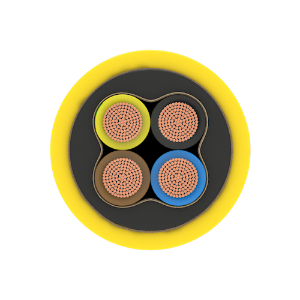

КОНСТРУКЦИЯ:

Проводник: гибкий луженый медный проводник класса 5
Изоляция: из этиленпропиленовой резины (EPR)
Внутренняя оболочкая: на базе натурального/синтетического каучука
Оболочка: на базе полихлоропренового каучука. Цвет оболочки - желтый

Пример для заказа:NSSHou 18x1,50,6/1 kV КГН 4Х4 0,6/1 кВ

Конструкция	Медь, кг/км	Диаметр, мм	Масса, кг/км
Конструкция	Медь, кг/км	Диаметр, мм	Масса, кг/км
3x1,5	44	13	227
3x2,5	72	15	290
3x4	116	19	456
3x16	461	25	1172
3x25	720	32	1680
4x1,5	58	14	261
4x4	154	18	486
4x6	231	21	667
4x10	384	26	1016
4x25	960	35	2024
4x35	1344	39	2744
4x50	1920	44	3591
4x70	2688	50	4805
4x95	3648	56	6592
4x120	4608	64	8041
5x2,5	120	18	455
5x6	288	23	856
7x1,5	101	17	397
7x2,5	168	18	480
7x4	269	25	848
7x16	1076	38	2441
10x1,5	144	20	489
12x2,5	288	25	870
14x1,5	202	23	720
14x2,5	336	27	955
18x1,5	260	26	876
18x2,5	432	28	1147

n – число жил; q – номинальное сечение проводника

Допустимая температура проводника:

- максимальная рабочая температура 90°C

- при коротком замыкании (не более 5с), 250°C

Допустимая температура окружающей среды:

- кабель в движении - 25°C дo + 40°C

- стационарно уложенный - 30°C дo + 40°C

Минимальный радиус изгиба: 5D (D – диаметр кабеля)

Класс напряжения: 0,6/1 кВ
Материал жил: медь
Изоляция: Сшитая этиленпропиленовая резина EPR
Оболочка: полихлоропреновый каучук
