LiYCY; So-LiYCY пары

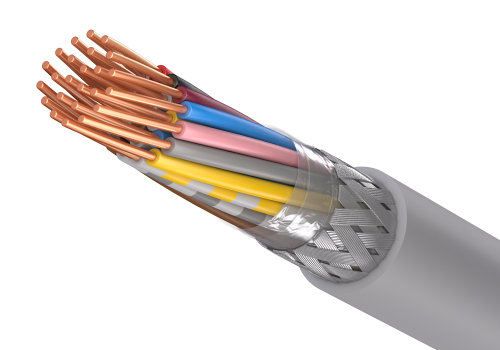

картинка LiYCY; So-LiYCY пары
Полное описание

Кабели для электроники

ПРИМЕНЕНИЕ: Парные кабели типа LiYCY и So-LiYCY предназначены для переноса импульсов и данных в электронике, компьютерной технике, измерительной и регулирующей технике. Поверх сердечника кабеля находится об- щий экран из луженых медных проводов. Экран обеспечивает защиту от высокочастотных сигналов и этим гарантирует точный перенос данных и одновременно может служить  заземлением. Парное скручивание снижает электрическое сопряжение между парами внутри кабеля, что  дает хорошую защиту от емкостных влияний внешних электрических полей. Обозначение So-LiYY является особым требованием покупателя.

Стандарт: VDE 0812; PSN Напряжение: 250 В Испытательное напряжение: 1200 В

КОНСТРУКЦИЯ:

  1. Проводник: тонкопроволочный медный или луженый медный провод

  2. Изоляция: ПВХ

  3. Разделитель: пленка из полиэстера

  4. Экран: оплетка из луженых медных проводов

  5. Оболочка: ПВХ. Цвет оболочки: серый RAL 7032 или RAL 7001

Пример для заказа:  LiYCY 12x2x0,34

Конструкция

Медь, кг/км

Диаметр, мм

Масса, кг/км

2x2x0,25

26.9

5.9

51.0

3x2x0,25

31.5

6.9

62.0

4x2x0,25

36.0

7.0

70.0

5x2x0,25

43.4

7.4

76.0

8x2x0,25

64.4

9.0

109.0

10x2x0,25

76.4

10.2

143.0

2x2x0,34

29.9

7.0

61.6

3x2x0,34

38.7

7.4

76.0

4x2x0,34

47.0

8.2

91.6

8x2x0,34

83.0

11.0

160.0

12x2x0,34

116.3

12.8

215.5

2x2x0,50

38.9

7.7

77.0

3x2x0,50

48.9

8.9

97.7

4x2x0,50

62.6

9.5

120.6

5x2x0,50

76.9

10.2

143.3

6x2x0,50

88.6

11.0

165.0

8x2x0,50

113.2

12.3

197.0

12x2x0,50

160.0

14.8

292.0

2x2x0,75

49.7

8.5

92.0

4x2x0,75

84.4

10.2

148.0

5x2x0,75

100.2

11.1

174.0

6x2x0,75

118.0

11.9

205.0

8x2x0,75

152.0

13.4

252.0

10x2x0,75

190.7

15.0

324.0

12x2x0,75

229.0

16.4

379.0

16x2x0,75

297.0

18.4

480.0

20x2x0,75

395.0

20.7

640.0

24x2x0,75

450.0

22.5

725.0

2x2x1,0

60.4

8.9

102.2

3x2x1,0

80.5

9.5

123.0

4x2x1,0

114.3

11.7

188.0

5x2x1,0

137.0

12.8

227.0

6x2x1,0

145.5

12.4

226.0

8x2x1,0

189.0

13.9

280.0



n – число элементов, q – номинальное сечение проводника

Рабочая температура:

- стационарно -20°C дo + 70°C;

- кабель в движении - 5°C дo + 70°C

Класс напряжения
250 В
Изоляция
ПВХ
Оболочка
ПВХ
Экран
Да
