Полное описание

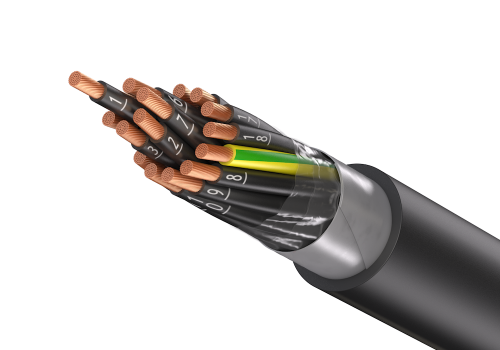

Сигнальный кабель с изоляцией из ПВХ и механической защитой из оцинкованных стальных лент
ПРИМЕНЕНИЕ: для прокладки в земле, кабельных каналах и на открытом пространстве в промышленности, электростанциях, транспорте, для соединения сигнальных и командных устройств, когда присутствует опасность механических повреждений кабеля. При параллельной прокладке с силовыми кабелями или воздушными линиями электропередачи необходимо учитывать их влияние на качество передаваемых сигналов.
Стандарт: VDE 0271 Напряжение: 0,6/1 кВ Испытательное напряжение: 4 кВ
КОНСТРУКЦИЯ:

Проводник: провод из меди мягкого отжига
Изоляция: ПВХ масса
Сердечник: жилы скручены между собой по концентричным слоям
Заполнение: обмотка из термопластичных лент или экструдированный слой из невулканизированной резиновой смеси/ ПВХ смеси
Арматура: из двух стальных оцинкованных лент
Оболочка: ПВХ масса. Цвет оболочки – черный

Пример для заказа: NYBY-J 12x1,5 0,6/1 kV ВБбШв 16x2,5 0,6/1 кВ.

Конструкция	Медь, кг/км	Диаметр, мм	Масса, кг/км
Конструкция	Медь, кг/км	Диаметр, мм	Масса, кг/км
7x1,5	101	16,0	430
10x1,5	144	19,5	630
12x1,5	173	20,0	660
14x1,5	202	20,5	730
16x1,5	230	21,0	790
19x1,5	274	22,5	840
30x1,5	432	26,5	1240
37x1,5	533	27,5	1360
40x1,5	576	29,0	1460
48x1,5	692	31,5	1700
52x1,5	749	30,0	2120
7x2,5	168	17,0	500
10x2,5	240	20,5	770
12x2,5	288	21,0	810
14x2,5	336	22,5	870
16x2,5	384	23,5	950
19x2,5	456	25,5	1130
24x2,5	576	26,5	1390
30x2,5	720	31,0	1660
48x2,5	1152	35,5	2270

n – число элементов, q – номинальное сечение элементов

Допустимая температура проводника:

- максимальная рабочая температура 70°C

- при коротком замыкании (длительностью не более 5с), максимально 160 °C

Минимальная допустимая температура окружающей среды: при прокладке и монтаже, не ниже + 5°C

Минимальный радиус изгиба: 20D (D – диаметр кабеля).

Класс напряжения: 0,6/1 кВ
Материал жил: медь
Изоляция: ПВХ
Оболочка: ПВХ
Броня: две стальные ленты
