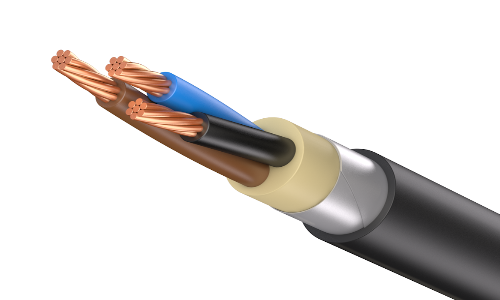

N2XBY, NA2XBY/ ПвБбШв, АПвБбШв
Силовой кабель с изоляцией из сшитого полиэтилена и усиленной механической защитой
ПРИМЕНЕНИЕ: Применяется для прокладки в земле, закрытых помещениях, кабельных каналах и на открытом пространстве в местных сетях, на промышленных установках и электростанциях, когда есть опасность механического повреждения кабеля при эксплуатации, чаще всего от грызунов и ручного инструмента. Не разрешается укладка на поверхностях под уклоном и подвешивание кабеля на арматуру.
Стандарт : согласно VDE 0276 Напряжение: 0,6/1 кВ. Испытательное напряжение: 4 кВ.
КОНСТРУКЦИЯ:
-
Проводник: провод класcа 1 или трос класса 2, из мягкой меди или алюминия
-
Изоляция: из пероксидно-сшитого полиэтилена (XLPE)
-
Сердечник: две или несколько скрученных жил
-
Заполнение: слой из девулканизированной резиновой смеси или ПВХ массы, наложенной поверх сердечника.
-
Арматура: из двух стальных оцинкованных лент
-
Оболочка: ПВХ. Цвет оболочки – черный
Пример для заказа: N2XBY 3x1,5 0,6/1 kV. ПвБбШв 5x4 0,6/1 кВ.
|
Конструкция |
Медь N2XBY, кг/км |
Алюминий NA2XBY, кг/км |
Диаметр, мм |
Масса, кг/км |
|
|
N2XBY |
NA2XBY |
||||
|
2x1,5 |
28,8 |
- |
14,5 |
387 |
- |
|
2x2,5 |
48 |
- |
15,0 |
441 |
- |
|
2x4 |
76,8 |
- |
16,0 |
512 |
- |
|
2x6 |
115 |
- |
17,0 |
596 |
- |
|
2x10 |
192 |
58 |
19,0 |
748 |
- |
|
2x16 |
307 |
93 |
20,0 |
800 |
- |
|
2x35 |
672 |
203 |
25,5 |
1300 |
- |
|
3x1,5 |
43,2 |
- |
13,5 |
260 |
- |
|
3x2,5 |
72 |
- |
14,5 |
360 |
- |
|
3x4 |
115 |
- |
15,5 |
385 |
- |
|
3x6 |
173 |
- |
16,5 |
510 |
- |
|
3x10 |
288 |
- |
18,0 |
650 |
- |
|
3x16 |
461 |
- |
21,5 |
920 |
- |
|
3x25 |
720 |
- |
23,5 |
1310 |
- |
|
3x35* |
1008 |
- |
28,5 |
2034 |
- |
|
S 3x50 |
1440 |
- |
27,0 |
1950 |
- |
|
S 3x95 |
2736 |
- |
32,5 |
3360 |
- |
|
S 3x120 |
3456 |
- |
39,0 |
4550 |
- |
|
S 3x150 |
4320 |
- |
41,5 |
5550 |
- |
|
S 3x185 |
5328 |
- |
46,5 |
6790 |
- |
|
S 3x240 |
6912 |
- |
53,0 |
8590 |
- |
|
S 3x35/16 |
1162 |
- |
27,0 |
1710 |
- |
|
S 3x50/25 |
1680 |
- |
30,0 |
2290 |
- |
|
S 3x70/35 |
2352 |
- |
33,0 |
2990 |
- |
|
S 3x95/50 |
3216 |
- |
39,0 |
4330 |
- |
|
S 3x120/70 |
4128 |
- |
43,0 |
5350 |
- |
|
S 3x150/70 |
4992 |
- |
52,0 |
7270 |
- |
|
S 3x185/95 |
6240 |
- |
53,5 |
8237 |
- |
|
S 3x240/120 |
8064 |
- |
57,0 |
10185 |
- |
|
4x1,5 |
58 |
- |
15,0 |
320 |
- |
|
4x2,5 |
96 |
- |
16,5 |
410 |
- |
|
4x4 |
154 |
- |
17,5 |
500 |
- |
|
4x6 |
230 |
- |
18,5 |
600 |
- |
|
4x10 |
384 |
- |
20,5 |
840 |
- |
|
4x16 |
614 |
- |
23,5 |
1130 |
- |
|
4x25 |
960 |
290 |
26,5 |
1600 |
960 |
|
S 4x35 |
1344 |
406 |
26,5 |
1880 |
915 |
|
S 4x50 |
1920 |
580 |
30,0 |
2460 |
1350 |
|
S 4x70 |
2688 |
812 |
35,5 |
3520 |
1860 |
|
S 4x95 |
3648 |
1102 |
40,5 |
4820 |
2490 |
|
S 4x120 |
4608 |
1392 |
44,5 |
5950 |
2900 |
|
S 4x150 |
5760 |
1740 |
47,0 |
7230 |
3450 |
|
S 4x185 |
7104 |
2146 |
54,5 |
8770 |
4120 |
|
S 4x240 |
9216 |
32784 |
60,0 |
11480 |
5050 |
|
5x1,5 |
72 |
- |
16,0 |
455 |
- |
|
5x2,5 |
120 |
- |
16,5 |
480 |
- |
|
5x4 |
192 |
- |
19,5 |
590 |
- |
|
5x6 |
288 |
- |
20,0 |
650 |
- |
|
5x10 |
480 |
- |
22,0 |
960 |
- |
|
5x16 |
768 |
- |
25,0 |
1370 |
- |
|
5x25 |
1200 |
363 |
30,0 |
1970 |
1130 |
* Возможно изготовление конструкции секторного вида по требованию покупателя.
Допускаемая температура проводника:
- максимальная рабочая температура 90°C
- при коротком замыкании (длительность не более 5 с), максимально 250°C
- кратковременная перегрузка соответствующего привода до 230°C.
Допускаемая температура окружающей среды:
-при прокладке и монтаже, не ниже + 5°C
Минимальный радиус изгиба: - 20D (D – диаметр кабеля).
- Класс напряжения
- 0,6/1 кВ
- Материал жил
- медь
- Изоляция
- Сшитый полиэтилен XLPE
- Оболочка
- ПВХ
- Броня
- две стальные ленты
