Полное описание

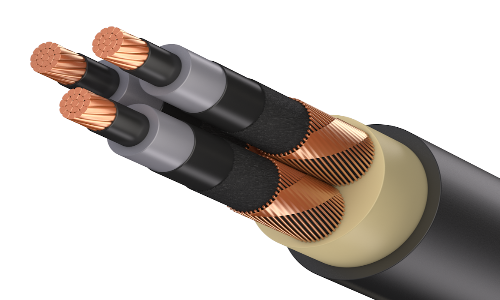

Силовой кабель среднего напряжения с изоляцией из сшитого полиэтилена

ПРИМЕНЕНИЕ: Для прокладки в закрытых помещениях, в кабельных каналах, непосредственно в землю и на открытом пространстве в распределительных сетях, промышленных установках и электростанциях. Укладка непосредственно в землю ограничена механическими свойствами полиэтиленовой оболочки.

Стандарт: согласно VDE 0276 Напряжение: 6/10 кВ, Испытательное напряжение: 21 кВ,

КОНСТРУКЦИЯ:

Проводник: многопроволочный уплотненный проводник класса 2, изготовлен из меди или из алюминия
Внутренний слабопроводящий слой: экструдированный слой
Изоляция: из пероксидно-сшитого полиэтилена (XLPE)
Внешний слабопроводящий слой: экструдированный слой, хорошо прилегающий к изоляции, поверх слоя полупрово дящая лента
Электрическая защита: обмотка из медной проволоки и ленты в качестве контрспирали вокруг каждой жилы
Заполнение: экструдированный негигроскопический слой поверх сердечника
Оболочка: полиэтиленовая смесь. Цвет оболочки - черный

Пример для заказа:

N2XSE2Y 3x50/16 6/10 kV. ПвП 3x240/25 6/10 кВ.

3хq/ q1 мм²	N2XSE2Y			NA2XSE2Y
	Медь	Диаметр	Масса	Алюминий	Медь	Диаметр	Масса
	[кг/км]	[мм]	[кг/км]	[кг/км]	[кг/км]	[мм]	[кг/км]
3x50/16	1621	51,5	3600	435	181	51,5	2740
3x70/16	2197	55,5	4500	609	181	55,5	3200
3x95/16	2197	60,0	5550	827	181	60,0	3850
3x120/16	3637	63,0	6490	1044	181	63,0	4300
3x150/25	4716	68,0	7750	1305	396	68,0	5000
3x185/25	5611	71,0	9110	1610	283	71,0	5450
3x240/25	7195	77,5	11155	2088	283	77,5	6650
3x300/25	8923	84,0	13500	2610	283	84,0	7770

3 – число жил, q – номинальное сечение проводника, q1 – номинальное сечение электрической защиты

Примечание: Кабель может быть изготовлен на другой класс напряжения

Класс напряжения: 6/10 кВ
Материал жил: медь
Изоляция: Сшитый полиэтилен XLPE
