N2XSYFGY, NA2XSYFGY; N2XSEYFGY, NA2XSEYFGY

Силовой кабель среднего напряжения с изоляцией из сшитого полиэтилена и механической защитой из плоской оцинкованной стальной проволоки

ПРИМЕНЕНИЕ:  Для прокладки в закрытых помещениях, кабельных каналах, на открытом пространстве, а также непосредственно в землю в местных сетях, промышленных установках и электростанциях.

Стандарт: согласно VDE 0276  Напряжение: 6/10 кВ.  Испытательное напряжение: 21 кВ.

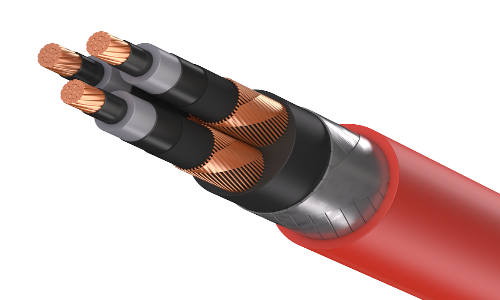

КОНСТРУКЦИЯ:

1. Проводник: многопроволочный класса 2, изготовлен из меди мягкого отжига или из алюминия

2. Внутренний слабопроводящий слой: экструдированный слой

3. Изоляция: из пероксидно-сшитого полиэтилена (XLPE)

4. Внешний слабопроводящий слой: экструдированный слой, хорошо прилегающий к изоляции, поверх слоя обмотка полупроводящей лентой

5. Электрическая защита: обмотка из медной проволоки с контрспиралью из медной ленты или с медными лентами вокруг каждой жилы (SE) или вокруг сердечника кабеля (S)

6. Сепарационная оболочка: экструдированный негигроскопический слой

7. Арматура: обмотка плоской оцинкованной стальной проволокой с контрспиралью из оцинкованной стальной ленты

8.  Оболочка: ПВХ смесь. Цвет оболочки – красный

Пример для заказа:   N2XSYFGY 3x185/25   6/10 kV.

3хq/q мм2	N2XSEYFGY			NA2XSEYFGY
	Медь	Диаметр	Масса	Алюминий	Медь	Диаметр	Масса
	[кг/км]	[мм]	[кг/км]	[кг/км]	[кг/км]	[мм]	[кг/км]
3x50/16	1621	55,0	4630	435	181	55,0	3790
3x70/16	2197	60,5	6400	609	181	60,5	5180
3x95/16	2197	63,5	6860	827	181	63,5	5300
3x120/16	3637	66,5	7790	1044	181	66,5	5650
3x150/25	4603	70,0	8970	1305	283	70,0	6230
3x185/25	5611	75,0	10600	1610	283	75,0	7200
3x240/25	7195	81,0	12940	2088	283	81,0	8520

3 – число жил, q – номинальное сечение проводника, q1 – номинальное сечение  электрической защиты
