N2XSYRY, NA2XSYRY; N2XSEYRY, NA2XSEYRY/ ПвКВ, АПвКВ, ПвКВ, АПвКВ

Силовой кабель среднего напряжения с изоляцией из сшитого полиэтилена и механической защитой, выполненной из круглых стальных проводов

ПРИМЕНЕНИЕ: Используется в местных сетях, промышленных установках и электростанциях, когда кабель подвергается большим механическим нагрузкам при прокладке и эксплуатации.

Стандарт: согласно VDE 0276 Напряжение:  6/10 кВ.  Испытательное напряжение: 21 кВ.

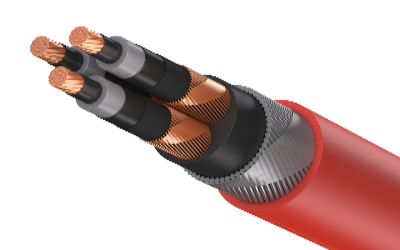

КОНСТРУКЦИЯ:

1. Проводник: многопроволочный класса 2, изготовлен из меди мягкого отжига или из алюминия

2. Внутренний слабопроводящий слой: экструдированный слой

3. Изоляция: из пероксидно-сшитого полиэтилена (XLPE)

4. Внешний слабопроводящий слой: экструдированный слой, хорошо прилегающий к изоляции, поверх слоя обмотка полупроводящей лентой

5. Электрическая защита: обмотка из медной проволоки с контрспиралью из медной ленты или с медными лентами вокруг каждой жилы (SE) или вокруг сердечника кабеля (S)

6. Разделительная оболочка: ПВХ смесь

7. Арматура: обмотка круглой оцинкованной стальной проволокой, с контрспиралью из оцинкованной стальной ленты

8. Оболочка: ПВХ смесь.  Цвет оболочки – красный.

Пример для заказа:

N2XSYRY 3x70/16   6/10 kV.         ПвКВ 3x240/25 6/10 кВ .

3 x q/q1 мм2	N2XSEYRY			NA2XSEYRY
	Медь	Диаметр	Масса	Алюминий	Медь	Диаметр	Масса
	[кг/км]	[мм]	[кг/км]	[кг/км]	[кг/км]	[мм]	[кг/км]
3x50/16	1836	62,0	6450	435	396	62,0	5630
3x120/16	3637	71,0	9650	1044	181	71,0	7490
3x185/25	5611	80,0	13450	1610	283	80,0	10100
3x240/25	7195	87,0	15870	2088	283	87,0	11460

3 – число жил, q – номинальное сечение проводника, q1 – номинальное сечение защиты

Примечание: возможно изготовление кабеля на другой класс напряжения.
