NYBY, NAYBY/ ВБбШв, АВБбШв
Силовой кабель с усиленной механической защитой
ПРИМЕНЕНИЕ: Применяется для прокладки в земле, закрытых помещениях, кабельных каналах и на открытом пространстве в местных сетях, в промышленных цехах и электростанциях, когда есть опасность механических повреждений кабеля при эксплуатации, чаще всего от грызунов и ручного инструмента. Не разрешается укладка на поверхностях под уклоном и подвешивание кабеля на арматуру.
Стандарт соответствия: согласно VDE 0271 Напряжение: 0,6/1 кВ Испытательное напряжение: 4 кВ.

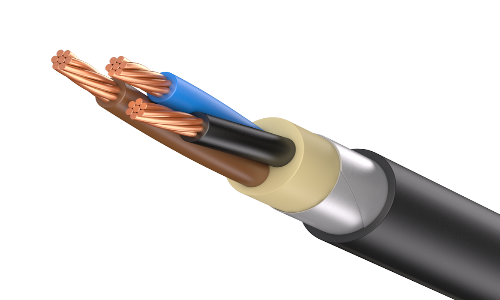

КОНСТРУКЦИЯ:
-
Проводник: провод класса 1 или трос класса 2, из мягкой меди или из алюминия
-
Изоляция: ПВХ
-
Сердечник: две или несколько скрученных жил
-
Заполнение: слой из девулканизированной резиновой смеси, наложенной поверх сердечника.
-
Арматура: из двух стальных оцинкованных лент или алюминиевая лента для одножильных кабелей
-
Оболочка: ПВХ . Цвет оболочки – черный
Пример для заказа: NYBY 3x1,5 0,6/1 kV. ВБбШв 5x25 0,6/1 кВ .
|
Конструкция |
Медь NYBY, кг/км |
Алюминий NAYBY, кг/км |
Диаметр, мм |
Масса, кг/км |
|
|
NYBY |
NAYBY |
||||
|
2x1,5 |
28,8 |
- |
13,5 |
295 |
- |
|
2x2,5 |
48 |
- |
14,5 |
370 |
- |
|
2x4 |
76,8 |
- |
16,0 |
420 |
545 |
|
2x6 |
115 |
- |
17,0 |
495 |
610 |
|
2x10 |
192 |
- |
18,5 |
595 |
719 |
|
2x16 |
307 |
- |
20,5 |
850 |
859 |
|
2x25 |
480 |
145 |
24,5 |
1160 |
1208 |
|
3x1,5 |
43,2 |
- |
13,5 |
295 |
- |
|
3x2,5 |
72 |
- |
14,5 |
350 |
- |
|
3x4 |
115 |
- |
16,5 |
455 |
585 |
|
3x6 |
173 |
- |
17,5 |
550 |
658 |
|
3x10 |
288 |
- |
19,0 |
710 |
781 |
|
3x16 |
461 |
- |
21,5 |
1005 |
939 |
|
3x25 |
720 |
218 |
25,5 |
1410 |
1326 |
|
3x35* |
1008 |
305 |
28,0 |
1710 |
1556 |
|
S 3x50 |
1440 |
435 |
30,0 |
2320 |
1418 |
|
S 3x70 |
2016 |
609 |
32,5 |
3025 |
1725 |
|
S 3x95 |
2736 |
827 |
37,5 |
3955 |
2190 |
|
S 3x120 |
3456 |
1044 |
39,5 |
4815 |
2517 |
|
S 3x150 |
4320 |
1305 |
43,5 |
5785 |
2984 |
|
S 3x185 |
5328 |
1610 |
48,0 |
7140 |
3609 |
|
S 3x240 |
6912 |
2088 |
53,5 |
9070 |
4393 |
|
3x25+16 |
874 |
264 |
27,0 |
1650 |
1128 |
|
3x35+16* |
1162 |
351 |
30,0 |
2195 |
1171 |
|
S 3x50/25 |
1680 |
508 |
34,0 |
2720 |
1707 |
|
S 3x70/35 |
2352 |
711 |
37,0 |
3600 |
2071 |
|
S 3x95/50 |
3216 |
972 |
40,5 |
4590 |
2628 |
|
S 3x120/70 |
4128 |
1247 |
44,0 |
6030 |
3985 |
|
S 3x150/70 |
4992 |
1508 |
47,5 |
7240 |
3659 |
|
S 3x185/95 |
6240 |
1885 |
52,0 |
8200 |
4291 |
|
S 3x240/120 |
8064 |
2436 |
58,0 |
10420 |
5671 |
|
4x1,5 |
58 |
- |
14,5 |
325 |
- |
|
4x2,5 |
96 |
- |
15,5 |
400 |
- |
|
4x4 |
154 |
- |
17,5 |
520 |
649 |
|
4x6 |
230 |
- |
18,5 |
635 |
733 |
|
4x10 |
384 |
- |
20,5 |
855 |
880 |
|
4x16 |
614 |
- |
27,0 |
1650 |
1093 |
|
4x25* |
960 |
290 |
28,0 |
1725 |
1517 |
|
4x35* |
1344 |
406 |
28,5 |
1990 |
1785 |
|
S 4x50 |
1920 |
580 |
34,5 |
2650 |
1372 |
|
S 4x70 |
2688 |
812 |
36,0 |
3520 |
2131 |
|
S 4x95 |
3648 |
1102 |
42,5 |
5100 |
2568 |
|
S 4x120 |
4608 |
1392 |
45,5 |
6125 |
3075 |
|
S 4x150 |
5760 |
1740 |
50,0 |
7500 |
3769 |
|
S 4x185 |
7104 |
2146 |
54,5 |
9180 |
4457 |
|
S 4x240 |
9216 |
2784 |
61,0 |
11750 |
5558 |
|
5x1,5 |
72 |
- |
15,0 |
380 |
- |
|
5x2,5 |
120 |
- |
16,5 |
460 |
- |
|
5x4 |
192 |
- |
18,5 |
620 |
731 |
|
5x6 |
288 |
- |
20,0 |
750 |
832 |
|
5x10 |
480 |
- |
22,5 |
1015 |
1030 |
|
5x16 |
768 |
- |
26,0 |
1465 |
1275 |
|
5x25 |
1200 |
363 |
31,5 |
2075 |
1796 |
* Возможно изготовление конструкции секторного вида по требованию покупателя. 1) Буква S перед номером жил является обозначением для секторных проводников.
Допускаемая температура проводника:
- максимальная рабочая температура 70°C
- при коротком замыкании (длительность не более 5 с), максимально 160°C
Допускаемая температура окружающей среды:
-при прокладке и монтаже, не ниже + 5°C
Минимальный радиус изгиба: - 20D (D – диаметр кабеля).
- Класс напряжения
- 0,6/1 кВ
- Материал жил
- медь
- Изоляция
- ПВХ
- Оболочка
- ПВХ
- Броня
- две стальные ленты
