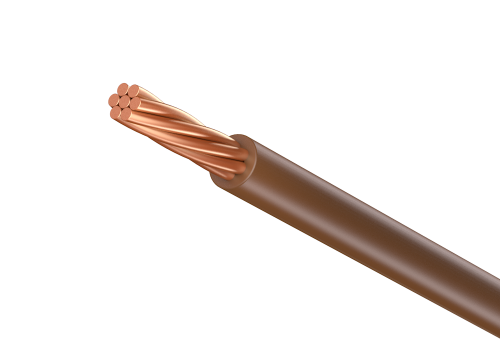

H05V-U, H07V-U, H07V-R \ ПВ1
Провод монтажный с ПВХ изоляцией
ПРИМЕНЕНИЕ: Применяется при стационарной прокладке в сухих помещениях для прокладки в трубах, на и под штукатурку, а также на изоляторах над штукатуркой.
Стандарт: согласно EN 50525-2-31 Напряжение: 300/500 В, 450/750 В Испытательное напряжение: 2000/2500 В
КОНСТРУКЦИЯ:
-
Проводник: из меди мягкого отжига, однопроволочный класса 1 или многожильный класса 2
-
Изоляция: ПВХ смесь. Цвет изоляции может быть черным, голубым, коричневым, зелено-желтым
Пример для заказа: H05V-U 1х1 mm. 300/500 V ПВ1 1х4 mm. 300/500 В
|
Конструкция |
Медь H07V-R, кг/км |
Диаметр, мм |
Масса, кг/км |
|
|
1,5 |
14,4 |
3,0 |
22 |
|
|
2,5 |
24 |
3,6 |
34 |
|
|
4 |
38 |
4,2 |
50 |
|
|
6 |
58 |
4,6 |
70 |
|
|
10 |
96 |
5,9 |
116 |
|
|
16 |
154 |
7,0 |
175 |
|
|
25 |
240 |
8,5 |
270 |
|
|
35 |
336 |
9,5 |
363 |
|
|
50 |
480 |
11,0 |
500 |
|
|
70 |
672 |
13,0 |
710 |
|
|
95 |
912 |
15,0 |
970 |
|
|
120 |
1152 |
16,2 |
1200 |
|
|
150 |
1440 |
18,0 |
1500 |
|
|
185 |
1776 |
20,0 |
1860 |
|
|
240 |
2304 |
23,0 |
2420 |
|
|
300 |
2880 |
25,5 |
3000 |
|
Допускаемая температура проводника:
- максимальная рабочая температура 70°C
- при коротком замыкании (длительность не более 5 с), максимально 160°C
Допустимая температура окружающей среды: при прокладке и монтаже, не ниже + 5°C
Минимальный радиус изгиба: 12D -15D (D – диаметр кабеля)
- Класс напряжения
- 450/750 В
- Материал жил
- медь
- Изоляция
- ПВХ
