NYM / КВВГ

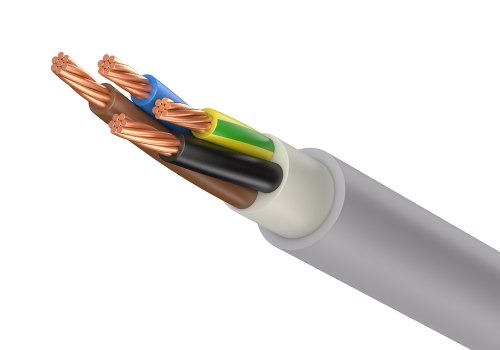

картинка NYM / КВВГ
Полное описание

Кабель силовой установочный с ПВХ изоляцией

ПРИМЕНЕНИЕ: Кабель силовой установочный NYM в оболочке, не содержащей свинца, предназначен для промышленного и бытового стационарного монтажа цепей электрического освещения и силового оборудования. Кабель подходит для прокладки в сухих и влажных помещениях, внутри и вне кирпичных и бетонных стен, в штукатурке, в бетоне  за исключением прямой заделки в сырой бетон. Если кабель не подвергается воздействию прямых солнечных лучей (например, прокладывается в трубах, в закрытых установочных и изогнутых каналах), его также можно использовать на открытом воздухе. Прокладка в земле или в воде не допускается.

Стандарт: согласно VDE 0250  Напряжение: 300/500 В Испытательное напряжение: 2000 В

КОНСТРУКЦИЯ:

  1. Проводник: из меди мягкого отжига, однопроволочный класса 1 или мнгогопроволочный класса 2

  2.  Изоляция: из ПВХ смеси

  3.  Сердечник: две или несколько скрученных жил

  4. Заполнение: слой из невулканизированной резиновой смеси, наложенный поверх сердечник

  5.  Оболочка: ПВХ смесь. Цвет оболочки – серый


Пример для заказа: NYM  2x4  300/500 V        КВВГ 3x10  300/500 В

Конструкция

Медь, кг/км

Диаметр, мм

Масса, кг/км

2x1,5

29

9,0

120

2x2,5

48

10,0

160

2x4

77

11,5

220

2x6

115

12,5

280

2x10

192

16,0

460

2x16

308

18,5

670

2x25

480

22,0

970

2x35

672

24,5

1250

3x1,5

43

9,5

140

3x2,5

72

10,5

190

3x4

115

12,5

280

3x6

173

14,0

380

3x10

288

17,0

585

3x16

461

20,0

860

3x25

720

24,5

1300

3x35

1008

27,0

1670

4x1,5

58

10,0

160

4x2,5

96

11,5

225

4x4

154

14,0

350

4x6

231

16,0

465

4x10

384

19,0

720

4x16

615

22,0

1100

4x25

960

27,0

1640

4x35

1344

29,0

2100

5x1,5

72

11,0

190

5x2,5

120

12,5

270

5x4

192

15,0

405

5x6

288

16,5

520

5x10

480

20,0

820

5x16

768

25,0

1300

5x25

1200

29,0

2000

5x35

1680

33,0

2610


Допустимая температура проводника:

- максимальная рабочая температура 70°C

- при коротком замыкании (длительность не более 5 с), максимально 160°C

Допустимая температура окружающей среды: при прокладке и монтаже, не ниже + 5°C

Минимальный радиус изгиба для стационарно установленного изолированного проводника: 12D -15D (D – диаметр кабеля)

Класс напряжения
300/500 В
Материал жил
медь
Изоляция
ПВХ
Оболочка
ПВХ
